有关于卧式打麦机的详细介绍

分享到：

作者:汇丰粮机来源:汇丰粮机发布时间： 2019-04-10 18:36

导读：卧式打麦机结构简单,体积小,动耗低,效率高,操作维修方便,便于自动控制,主要用于小麦、黑麦等谷物的干法清理。打麦根据打击力的强弱分为“轻打”和“重打”。前者作用缓和,一般用

卧式打麦机结构简单,体积小,动耗低,效率高,操作维修方便,便于自动控制,主要用于小麦、黑麦等谷物的干法清理。打麦根据打击力的强弱分为“轻打”和“重打”。前者作用缓和,一般用在小麦麦润麦前;后者打击作用强烈,一般用在润麦之后。

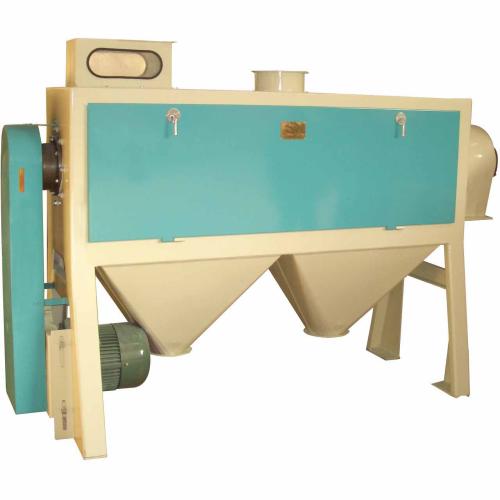

(1)主要结构。卧式打麦机主要由打板、筛筒、传动机构和机架等部分组成,其结构如图3-28所示。打板安装在主轴上,一共32块,错开排列(角度10°12')构成螺旋状。打板的一端与轴的垂直面扭转一定的角度15°,一方面打击小麦,另一方面推动物物米料向出口移动。筛筒由2~-3片剖分式钢丝编织筛网组成,内表面四凸不平,利于增加对小麦的摩擦,加加强打麦效果。传动机构由电动机和皮带轮组成,通过调整皮带轮大小可以调整打板线速度,从而控制打麦效果。

(2)工作过程。工作时,小麦从进料口切线方向进入机内。由于转子的高速转动及打板叶片一端有一定的扭转角度,小麦受叶片的作用不断从进料口向出料口推进。在打麦过程中,麦粒受到高速旋转叶片的打击,同时麦粒时而随打板叶片一起运动,时而滞后于打板叶片的运动,造成麦粒与打板叶片、麦粒与筛筒、麦粒与麦粒之间的摩擦、擦离作用,使麦粒表面和腹沟里的尘杂、麦毛等得到清理。小麦在打板的推动下从出料口排出,打掉的杂质因筛筒外部吸风和重力的作用而穿过筛筒从出杂口排出。卧式打麦机的工艺效果,可根据下列指标(在额定的流量下)来评定。

①每经过一道打麦,小麦灰分降低应不小于0.02%。

②经过每道打麦后碎麦粒增加量不超过0.5%。

③下脚中正常完整麦粒不超过1%。

④并肩泥块去除率不低于70%
