导读：筛格一般采用优质木材制成，也有的平帅饰格采用耐属蚀金属材料制成。各类筛格均为正方形，这样在筛仓中安装饰格时，根据物料走向的需要，锦格的装置方向可有四种选择。

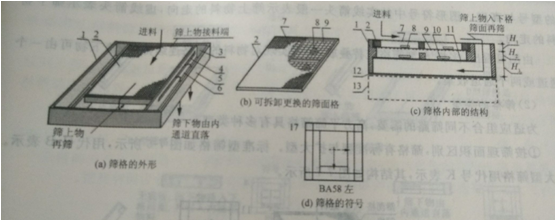

1——筛格；2——筛面格；3——内通道；4——筛下物出口；5——筛框；6——筛板；7——筛网；8——筛面清理块；9——清理块支撑网；10——筛下物推料块；11——底板；12——密封条；13——下格筛格；H1—筛面格高度；H2—筛下空间高度；H3—下格筛上物空间高度

筛格一般采用优质木材制成，也有的平帅饰格采用耐属蚀金属材料制成。各类筛格均为正方形，这样在筛仓中安装饰格时，根据物料走向的需要，锦格的装置方向可有四种选择。

筛网通常使用胶粘的方式固定在缔调格的木框架上筛面格在各种同类的筛格中可通用:其边长、高度都相同，因此可根据生产的需要，预先装置多种规格筛网的筛面格，更换筛网时不必更换筛格，而只更换筛面格。热

筛网与支承网之间有筛面清理块。清理块般用无毒性的尼龙成帆布块制成，弹性较好，在工作中碰撞边框、摩擦筛网，有助于第孔畅通，市是公建市山民市中国第一民市、应京民生

筛底板承接本格筛下物。为加快箱下物的流出，在底板上可放置尼龙制成的推料块。底板上方的空间高度H。与本格筛下物的流量有关。流量越大，高度H 越大。

筛底板下方的空间是留给下格筛上物的，下格筛上物的流量越大，本格底板下方空间的高度H越高。所有平筛筛格的筛面均装置在本筛格的表层，本鲻格自身结构对其饰上物的走向无法限制，因此筛格底板下的结构与下格筛上物的走向有关。

单个筛格的总高度H+ H2+ H，其中筛面格的高度H 不变，因此，工作流量较大的筛格，H2、H的数值较大，单个筛格的总高度值也较大，常见筛格的高度有98 mm.78 mm.58mm等。同仓装置的筛格中，因筛理流量一般是上大下小，故配置的筛格通常也是上高下矮。

图中所示的筛格使用内通道收集筛下物。内通道由筛边框与隔板围成，这样相关筛格按一定的规律上下叠放，其内通道也可形成垂直的物料通道。隔板使筛上物料不进人内通道,筛边框也需防止筛格内的物料混人外通道。因此，上下筛格不但需紧靠在一起，筛格之间还需装置密封条。

该筛格的规定图形符号，如图所示。为方便表达物料的走向，在图形中还包括外通道。图形符号的左上角标明该筛格在筛仓中从上至下的排列序号，下方标明筛格的型号与高度。图形符号中的实践箭头一般表示筛上物料的走向，虚线箭头表示筛下物料的走向。

由图可看出，多格A型筛格交替叠放，即可实现对物料的逐个连续筛理，筛下物可由一个通道或两个通道收集。
