导读：筛格配置的结果通常用筛格配置图来表示，筛格配置图主要由选用筛格的图形符号组成。根据筛格配置图上选定的筛格及其安装位置，就可以按照要求安装对应筛仓的所有筛格。

根据筛路的安排以及各类筛格的组合特点，选择型号适用的平筛筛格进行组合，并确定每格筛格在筛仓中的安装位置，称为筛格配置。高方平筛筛格的配置技术是制粉技术中等一个重要组成部分。

筛格配置的结果通常用筛格配置图来表示，筛格配置图主要由选用筛格的图形符号组成。根据筛格配置图上选定的筛格及其安装位置，就可以按照要求安装对应筛仓的所有筛格。

常用的配置形式

每一种筛路都是由几种类型的筛格组成，各类筛格的组合均有一定的特点与配置规律，常用筛格的配置规律是组合筛路的基础。配置中常用各种型号筛格的结构特点图：

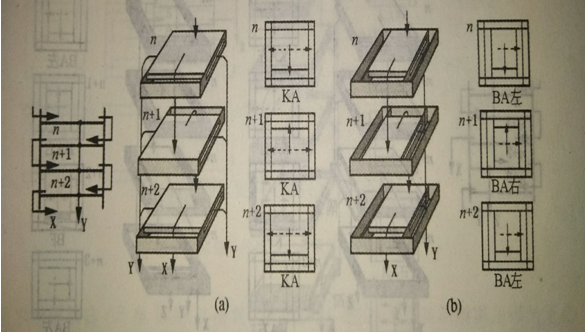

A-A组合的基本形式

其中图（A-A组合的基本形式）形式采用扩大型A 型筛格; （A-A组合的基本形式）形式采用标准型A型筛格。为方便阅读，图中各筛格画成上下分开的形式，实际上安装在筛仓中的筛格是被压紧重叠在一起的。

当筛下物流量较大时，可采用图（A-A组合的基本形式）的形式，使用两侧外通道同时排下筛下物、A-A组合的特点是所有筛格的筛上物流向都为平行关系，筛上物逐格来回筛理。左、右型筛格交替叠加时，筛下物进人同一侧通道。如图（A-A组合的基本形式）,A左-A 右-A 左筛格叠置，各格的筛下物均进人右内通道。
